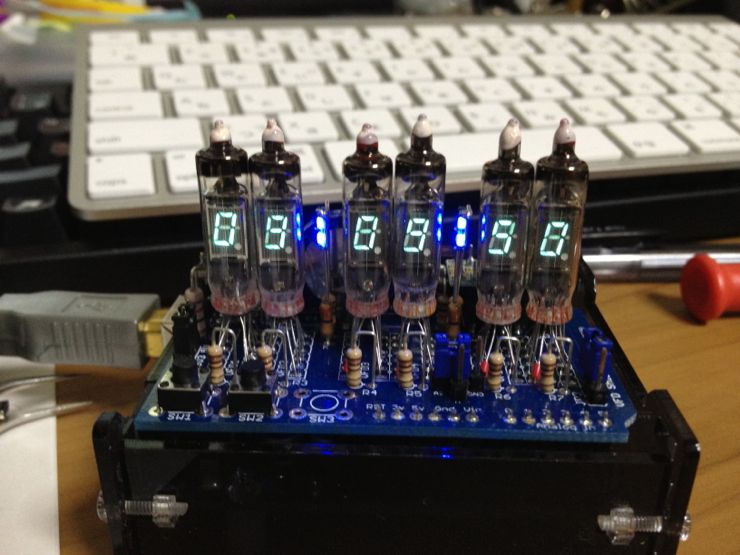

VFD Shield Rev.2.1(NT京都2013人柱版)注意事項




安定版であるRev.2との相違点について解説します。

Arduino Leonardoには対応していません。
Arduino Uno(無印、R3)、Duemilanoveで動作確認を行いました。JapaninoではCの注意事項を守ればたぶん動きます。

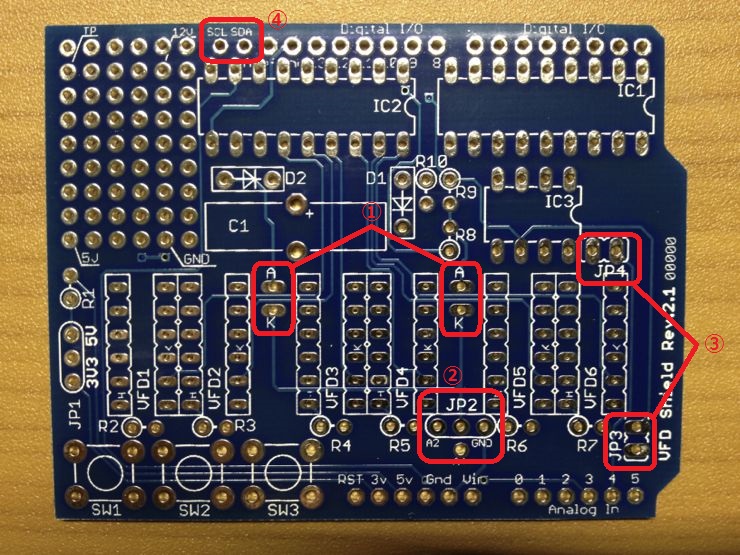

@ 「:」表示LED用のパターンが2カ所追加されています。Aには5Vが給電され、KはJP2に接続されています。
A JP2は「:」表示用LEDのKを制御します。ジャンパをGNDに接続するとLEDは常時点灯となります。A2に接続すると、スケッチで点灯を制御できますが、その場合、SW3は実装しないでください。ジャンパをA4へは接続しないでください。
B JP3,JP4はArduino Uno(無印)、Duemilanove、Japaninoで使用するときに接続してください。
C SCL、SDAはArduino Uno R3以外では使用できません。特にJapaninoではソケットはありますが、他の機能に割り当てられていますので、接続用ヘッダピンを実装しないでください。

Arduino スケッチについて
「:」の制御以外は、Rev.2用のスケッチで動作します。
